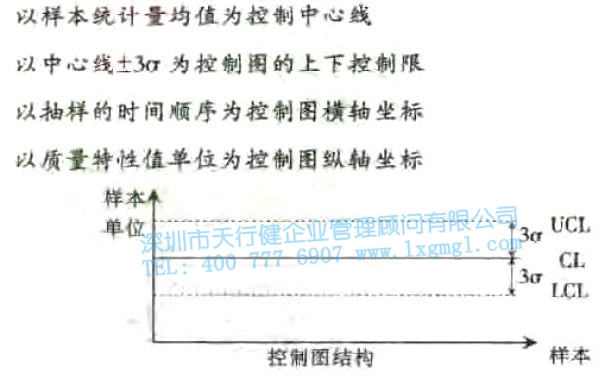

常規控制圖可以用Minitab軟件繪制，天行健管理咨詢公司只簡單介紹幾種常用的控制圖繪制方法。對于目前效率較低、應用較少的控制圖，如中位數極差控制圖，這里就不介紹了。
另外，根據控制圖的作用，控制圖可以分為分析控制圖和控制控制圖。繪制控制圖進行分析，需要事先收集25個以上的亞組樣本，每個樣本包含n個樣本。取樣時間長是它的缺點，不適合小批量生產。它的優點是信息量大，可以分析判斷流程的穩定性和能力。當分析控制圖沒有差異，過程能力滿足要求時，可以將繪制的分析控制圖轉化為控制控制圖并投入使用。
常規控制圖的另一個特點是與容差沒有直接關系，因為控制圖中的控制變量是樣本值(如均值和標準差)的函數，而不是樣本值本身，所以與容差直接比較沒有意義。只有少數控制圖，如單值控制圖，可以畫出公差界限進行比較。
